供应 TR-518FR 元件测试仪 二手ICT德律TR518FR
销售热线
18928205011
图文传真
0769-82232232
  • 产品描述
  • 服务承诺
  • 订货流程
  • 温馨提示

TR-518FR在线测试仪是德律科技为满足电子产业中各类产品对测试环境不同之要求,所推出之全系列产品之一。其切换电路板乃应用先进且高寿命之机械式Reed Relay,适用模拟产品及高压电流之检测,并可整合动态量测 。而高密度之设计及最新软件技术,ict租赁 使TR518FR之测点可高达2560测试点,其速度亦较传统的ICT快80%以上。

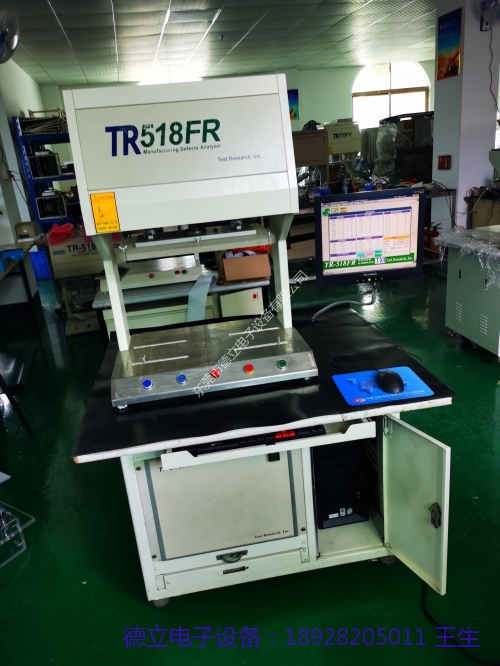

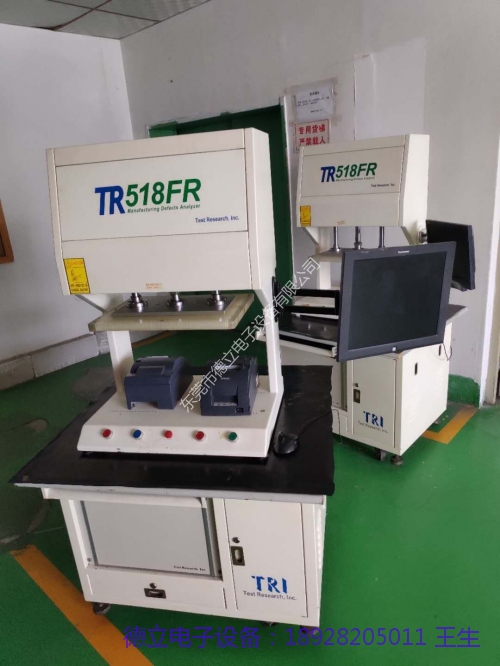

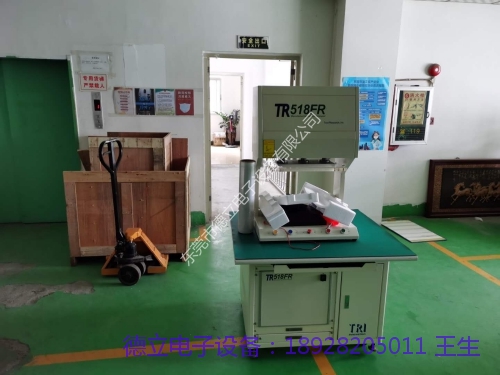

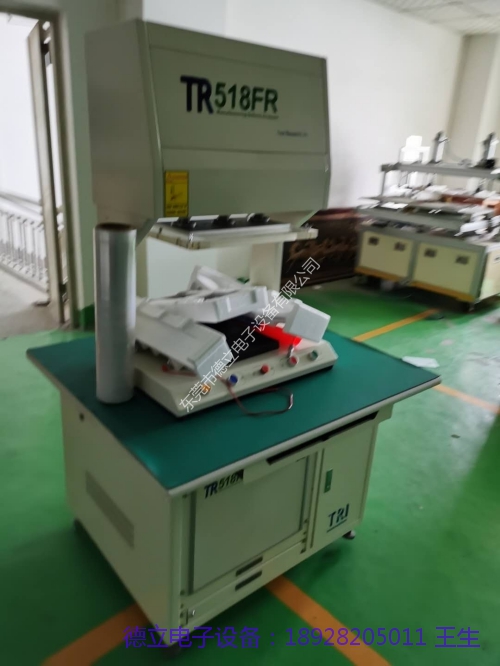

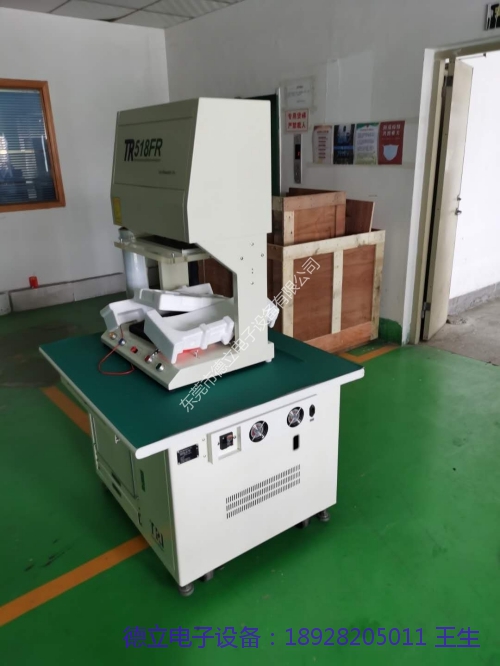

TR-518FR在线测试仪

视窗版作业环境、人性化界面设计、操作简易

    电脑自动学习并自动产生,开/短路、Pin Information及IC 保护二极体之测试程式

    电脑自动隔离点选择功能,自动判断信号源及信号流入方向

   可网路连线,并結合资料库管理及测试站监控程式

    完整测试统计资料及报表,且自动储存,不因断电而遗失数据

   系统具自我诊断功能及远端遥控功能

   Board View功能可即时显示不良元件、针点之位置,方便检修

ict租赁

  先进的Reed Relay Switching设计,耐压性强,隔离效果优异

    操作界面可以压床式、真空式、Off-Line、In-Line等模式

   大型主机设计,高密度SwitchingBoard,最高可达3584测试点

    可加装调整裝置具动态调整功能

   多重安全性设计,确实保障操作人员

    率先引进TestJet Technology技术,检测SMT元件开路空焊问题,效果最佳

   应用IC Clamping Diode技術,可辅助检测 BGA 开路空焊问题

     辅助学习模組可检测IC反向问题

   漏电流量测方式可辅助检测电容级性达50-60%

   具备1MHZ信号源,可精确测量小电容小电感

    具三点量测模式,可量测电晶体FET、SCR等元件,并可对Photo-Coupler提供四 点量测,确实检测上述元件之反插问题

    具Pin Contact检查功能

TR-518FR在线测试仪/ict租赁

TR-518FR在线测试仪规格参数表


项 目

详 细 参 数

测试点数

标准配备:256点,可以每片开关板64点或128点扩充至1792点

测试步骤

最大步骤: 12288步骤,可依需求扩充

测试时间

开路/短路测试:每1000点约1.5Sec(Typical DUT)

元件测试:每一元件约0.8mSec至30mSec(Typical DUT)

测试范围

电阻:0.1Ω至40MΩ 电晶体: ±5V

电容:1.0PF至40mF Zener二极体: 标准配备,0.1V至48V

电感:1.0UH至60H 二极体:0.1V至9.99V

隔离点电路

隔离点自动选择,每测试步骤5点

测试值上下限设定范围

上限:+1%至999% 下限:-1%至-99%

可测电路板尺寸

标准配备: 420mm(宽)×300mm(深)×100mm(高)

选购配备: 500mm(宽)×350mm(深)×130mm(高),更大尺寸基板可依需求订做.

主控制电脑

Pentium等级以上PC

监视器

Super VGA低辐射CRT彩色监视器

记忆设备

3.5 1.44MB,磁碟机一台,40GB以上硬式磁碟机一台

列印机

标准配备:40行双色列印机

*其它选购配备

Windows95作业系统环境,多国语言使用界面(英文、中文、日文)

Trace Level 图形显示检修软体。

网络连线及远端遥控维修,Bar Code Reader(Printer)Package,

Auto Test Program Generator,Data Transfer Generator

光电保护及多连板自动盖章功能

实装板程式烧录功能

*选项测试功能

Ailent TestJet功能:

可测IC数量:标准配备,64频道/MUX CARD

最大扩充,960频道 测试时间:2mSec/Pin

Frequency Measurement: 4Channels,<100MHz

Duty Ratio Measurement: Watch Dog Timer 4 Channels, 1Hz-900KHz

Voltage Measurement: 8 Channels, -30V--+30V

Current Measurement: 1 Channels, 2uA and up

气压零件

FESTO DNG-80-160(200)-PPV-A气压缸,最大下压力:290Kg/6Bar

FESTO DNG-100-160(200)-PPV-A气压缸,最大下压力:450Kg/6Bar

FESTO DNG-125-160(200)-PPV-A气压缸,最大下压力:720Kg/6Bar

工作气压

4-6Kg/C㎡ 耗气量:4 Liter/cycle

电源

AC100V-120V,200V-240V,50Hz-60Hz,350W

尺寸重量

OFF LINE TYPE: 960mm(宽)×850mm(深)×1530mm(高),约200Kg

IN LINE TYPE: 1000mm(宽)×720mm(深)×17200mm(高),约350Kg


设备质量与承诺

保质设备为原装仪器

订货流程

客户采购清单请传真至 jetuser@126.com,或来电咨询 18928205011。

收到客户采购清单,为客户提供设备型号配置与报价(价格清单)。

具体商定:交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求,须在订货合同中提供以下说明:

整机配置

操作系统

新旧成度

其它需求

设备操作说明书及其他要求

本场可根据客户特殊要求配置各类装置。

签订合同。
